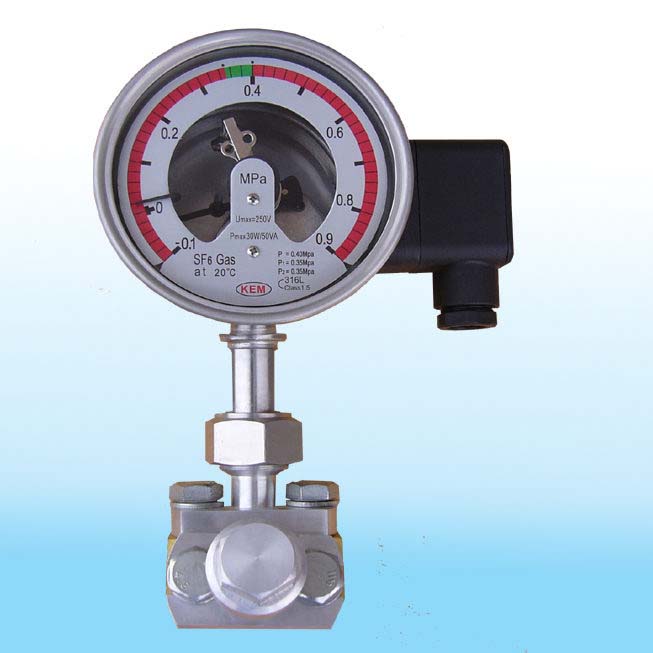

SF6气体密度继电器工作原理
1.它是以密封在波纹管1外侧的与断路器中SF6气体连通的SF6气体包，通过以轴5为支撑点的杠杆6，与密封在波纹管2外侧的标准气体包3进行比较，带动微动开关电触点4动作，实现其发信号和闭锁功能。
2.当断路器退出运行时，而且断路器中SF6气体在额定密度或压力时的温度与外界环境温度相等时，波纹管1外侧SF6气体的状态与波纹管2外侧标准SF6包3的状态相同，以轴5为支撑点的杠杆6保持在某一平衡位置，使微动开关电触点4在打开位置，随着环境温度的变化，两侧的SF6气体的压力同时发生变化，因此，作用在以轴5为支撑点的杠杆仍然保持在某一平衡位置，微动开关电触点4仍然保持在打开位置不变。
3.当断路器退出运行时，而且断路器中SF6气体的温度与外界环境温度相等时，如果断路器泄漏SF6气体，波纹管1外侧SF6气体的压力将会减小，波纹管2外侧的标准SF6气体包3的压力保持不变，杠杆6失去平衡，其结果两端将会发生逆时针转动，达到新的平衡位置，漏气到一定程度时，就会使微动电接点4不同功能的电触点分别闭合，发出不同的指令或信号，实现其不同的功能。
4.当断路器投入运行时，标准SF6气体包3还是在环境温度下，由于负荷电流通过回路电阻时消耗的电功率转化为热能，使断路器内的SF6气体升温，产生压力增量，即：波纹管1外侧SF6气体的压力将会增大，就会推动杠杆6绕轴5顺时针转动，使微动开关电触点4不会闭合。在这种情况下，如果断路器泄漏SF6气体，波纹管1外侧SF6气体的压力将会减小。但是，由于温升的作用，要比断路器退出运行时泄漏更多的SF6气体，才能使微动开关电触点4闭合。
