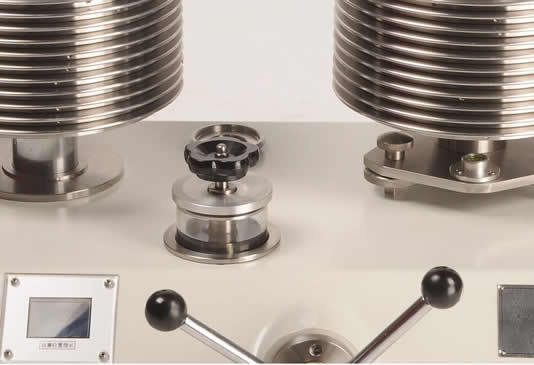

型号：XY系列（主辅活塞型） 又名主辅一体式活塞式压力计
用途：主要适用于检定活塞压力计，校对活塞面积的用途。也可当作活塞压力计，检定压力传感器、压力变送器、数字压力计和其他精密压力仪表等。也可用来校验水银压力计、各种无腐蚀性作用的工业用压力表或者其它各类精密压力测量仪器。
测量范围/标称范围：
序号 型号 量程范围
1 XY-6T (0.04-0.6) MPa
2 XY-60T (0.1-6) MPa
3 XY-25T (0.5-25) MPa
4 XY-600T (1-60) MPa
5 XY-1000T (2-100) MPa
准确度：
0.005级（ ±0.005% ）；
0.01级（±0.01%）；
0.02级（±0.02%）；
其他参数：
1 活塞缸杆材料： 碳化钨
2 专用砝码材料： 无磁不锈钢（0.005级；0.01级；0.02级）。
3 工作介质：变压器油或变压器油与煤油的混合油、癸二酸酯 。
|
型号
|
|
XY-6T
|
XY-60T
|
XY-600T
|
XY-1000T
|
|
参 数
|
单位
|
测量范围
|
|
0.04～0.6MPa
|
0.1～6MPa
|
1～60MPa
|
1～100MPa
|
|
标称上限
|
MPa
|
0.6
|
6
|
60
|
100
|
|
标称下限
|
MPa
|
0.04
|
0.1
|
1
|
2
|
|
测量上限
|
MPa
|
0.6
|
6
|
60
|
100
|
|
测量下限
|
MPa
|
0.04
|
0.1
|
1
|
2
|
|
活塞公称面积
|
CM 2
|
1
|
0.5
|
0.1
|
0.05
|
|
底盘及活塞
|
公称质量
|
Kg
|
0.4
|
0.5
|
1
|
0.5
|
|
产生的压力
|
MPa
|
0.04
|
0.1
|
1
|
1
|
|
专用砝码
|
公称质量
|
Kg
|
0.1;0.5
|
0.5;2.5
|
1; 5
|
0.5;1;2;5
|
|
产生的压力
|
MPa
|
0.01;0.05
|
0.1;0.5
|
1; 5
|
1;2;4;10
|
|
数量
|
个
|
6;10
|
4;11
|
4;11
|
1;2;1;9
|
|
接口
|
|
M20 × 1.5
|
M20×1.5
|
M20×1.5
|
M20×1.5
|
|
重量
|
Kg
|
45
|
70
|
100
|
91
|
|
工作介质
|
|
变压器油或变压器油与煤油的混合油 20 ℃ 时运动粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克
|
癸二酸酯（癸二酸二异戊酯或癸二酸二异辛酯）20 时运动粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克
|
|
型号
|
|
XY-6T
|
XY-60T
|
XY-600T
|
XY-1000T
|
|
参 数
|
单位
|
测量范围
|
|
0.04～0.6MPa
|
0.1～6MPa
|
1～60MPa
|
1～100MPa
|
|
标称上限
|
MPa
|
0.6
|
6
|
60
|
100
|
|
标称下限
|
MPa
|
0.04
|
0.1
|
1
|
2
|
|
测量上限
|
MPa
|
0.6
|
6
|
60
|
100
|
|
测量下限
|
MPa
|
0.04
|
0.1
|
1
|
2
|
|
活塞公称面积
|
CM 2
|
1
|
0.5
|
0.1
|
0.05
|
|
底盘及活塞
|
公称质量
|
Kg
|
0.4
|
0.5
|
1
|
0.5
|
|
产生的压力
|
MPa
|
0.04
|
0.1
|
1
|
1
|
|
专用砝码
|
公称质量
|
Kg
|
0.1;0.5
|
0.5;2.5
|
1; 5
|
0.5;1;2;5
|
|
产生的压力
|
MPa
|
0.01;0.05
|
0.1;0.5
|
1; 5
|
1;2;4;10
|
|
数量
|
个
|
6;10
|
4;11
|
4;11
|
1;2;1;9
|
|
接口
|
|
M20 × 1.5
|
M20×1.5
|
M20×1.5
|
M20×1.5
|
|
重量
|
Kg
|
45
|
70
|
100
|
91
|
|
工作介质
|
|
变压器油或变压器油与煤油的混合油 20 ℃ 时运动粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克
|
癸二酸酯（癸二酸二异戊酯或癸二酸二异辛酯）20 时运动粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克
|
产品参数
|
型号
|
|
XY-6T
|
XY-60T
|
XY-600T
|
XY-1000T
|
|
参 数
|
单位
|
测量范围
|
|
0.04～0.6MPa
|
0.1～6MPa
|
1～60MPa
|
1～100MPa
|
|
标称上限
|
MPa
|
0.6
|
6
|
60
|
100
|
|
标称下限
|
MPa
|
0.04
|
0.1
|
1
|
2
|
|
测量上限
|
MPa
|
0.6
|
6
|
60
|
100
|
|
测量下限
|
MPa
|
0.04
|
0.1
|
1
|
2
|
|
活塞公称面积
|
CM 2
|
1
|
0.5
|
0.1
|
0.05
|
|
底盘及活塞
|
公称质量
|
Kg
|
0.4
|
0.5
|
1
|
0.5
|
|
产生的压力
|
MPa
|
0.04
|
0.1
|
1
|
1
|
|
专用砝码
|
公称质量
|
Kg
|
0.1;0.5
|
0.5;2.5
|
1; 5
|
0.5;1;2;5
|
|
产生的压力
|
MPa
|
0.01;0.05
|
0.1;0.5
|
1; 5
|
1;2;4;10
|
|
数量
|
个
|
6;10
|
4;11
|
4;11
|
1;2;1;9
|
|
接口
|
|
M20 × 1.5
|
M20×1.5
|
M20×1.5
|
M20×1.5
|
|
重量
|
Kg
|
45
|
70
|
100
|
91
|
|
工作介质
|
|
变压器油或变压器油与煤油的混合油 20 ℃ 时运动粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克
|
癸二酸酯（癸二酸二异戊酯或癸二酸二异辛酯）20 时运动粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克
|
