差压变送器该如何接线?安装、使用必须知道的这点儿事~
作者:admin  来源:本站  发表时间:2019-11-13 08:20:52  点击:2043
1.拆下电子外壳。

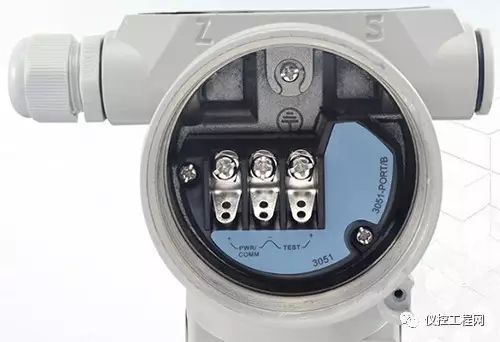

2.将正极导线接到“PWR/COMN”接线端子上,负极导线接到“-”接线端子上。注意不得将带电信号线与测试端子(Test)相连,因通电将损坏测试线路中的测试二极管。应使用屏蔽的双绞线以获得最佳的测量效果,为了保证正确通讯,应使用24AWG或更高的电缆线。
3.用导管塞将变送器壳体上未使用的导管接口密封。

4.重新拧上表盖。

差压变送器的安装图可详见:“压力变送器安装示意图与说明

1.差压变送器在工艺管道上的安装位置与被测介质有关,为了获得较好的安装效果,应注意考虑下面情况:

  1. 防止变送器与腐蚀性或过热的被测介质直接接触;

  2. 防止渣滓在引压管内沉积,堵塞;

  3. 正负压两侧引压管的长度应尽量相同;

  4. 正负压两侧引压管内的液柱压头应保持平衡;

  5. 引压管安装在温度梯度和温度波动最小的地方。

2.测量液体流量时,差压变送器应安装在被测管道的旁边或下面,以便气泡排入管道中;
3.测量气体流量时,差压变送器应安装在被测管道的旁边或上面,以便积聚的液体容易流入管道中;
4.测量蒸汽流量时,差压变送器应安装在被测管道的下面,以便冷凝水能充满在引压管中。
应特别注意,测量蒸汽或其它高温介质时,要防止差压变送器接触介质的温度超过变送器使用的极限温度。

;
