目  录

一、计量标准的工作原理及其组成

二、选用的计量标准器及主要配套设备

三、计量标准的主要技术指标

四、环境条件

五、计量标准的量值溯源和传递框图

六、计量标准的测量重复性考核

七、计量标准的稳定性考核

八、测量不确定度评定

九、计量标准的测量不确定度验证

十、结论

十一、附加说明

一、计量标准的工作原理及其组成

工作原理：直接比对法。根据帕斯卡定律，P=m/s，活塞式压力计主要有活塞系统、专用砝码和校验器三大部分组成，其工作原理是根据流体静力学平衡原理。把标准器与被检仪表连通，加压后，在静力平衡情况下，标准压力与被测压力相等从而测量仪表示值。

该装置工作原理如图所示：

S——标准活塞压力计

m—加放在活塞上的专用砝码

A——压力泵

C——油杯

B——被检表

二、选用的计量标准器及主要配套设备

名称

型号

测量范围

不确定度或准确度等级或最大允许误差

制造厂及出厂编号

检定

证书号

计量标准器

真空活塞式压力计

YS2.5

（-0.1-0.25）MPa

0.05级

西安西仪中威

活塞压力计

YS-600

（1-60）MPa

0.05级

西安西仪中威

活塞压力计

YS-60

（0.1-6）MPa

0.05级

西安西仪中威

活塞压力计

YS-6

（0.04-0.6）MPa

0.05级

西安西仪中威

主要配套设备

压力校验仪

271.11

0-60MPa

西安西仪中威

精密压力表

YB-150

-0.1-0-60MPa（共计16台）

0.25级

西安仪表厂

三、计量标准的主要技术指标

1、测量范围：（0.1-6）MPa     （1-60）MPa

2、准确度等级：二等

四、环境条件

项目

要求

实际情况

结论

温度

（20±5）℃

（18—23）℃

符合要求

湿度

小于80%

60%

符合要求

磁场

无磁场干扰

无磁场

符合要求

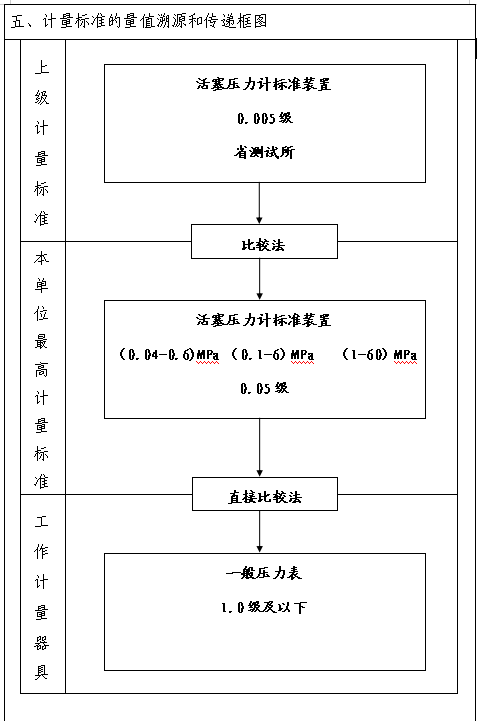

五、计量标准的量值溯源和传递框图
